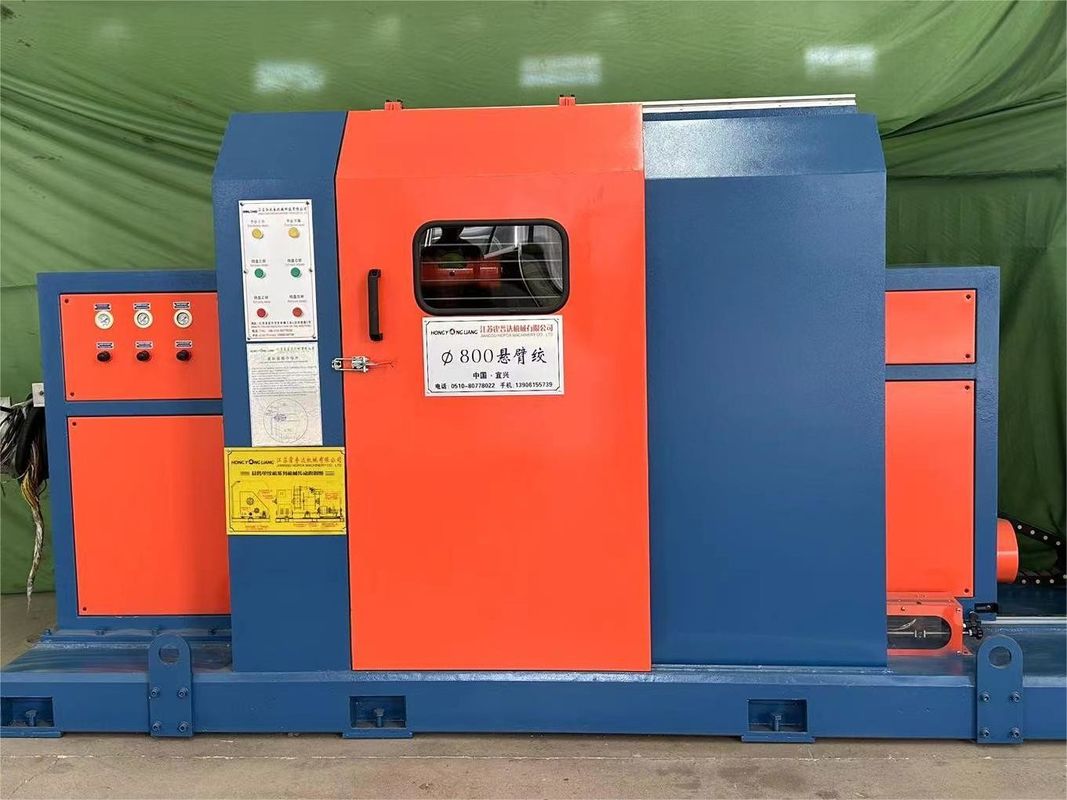

1000r/Min ماشین تک پیچ کردن رشته با هسته های چندگانه
مشخصات فنی
| مدل |
YL-Φ1000 |
| لوله بازپرداخت (ملی متر) |
Φ500Φ-Φ630 |
| لوله گیرنده (ملی متر) |
Φ1000 |
| از سیم هسته ای (ملی متر) |
Φ1.0 - Φ5.0 |
| حداکثر قطر محصول نهایی (ملی متر) |
Φ22 |
| ارتفاع پیچ (ملی متر) |
30 تا 350 |
| حداکثر سرعت چرخش (rpm) |
540 |
| فاصله قطبی (ملی متر) |
3 تا 25 |
| تنش گیرنده |
مسیر تنش پنوماتیک، به راحتی تنظیم می شود |
| نوع گرفتن و عبور |
جذب با توجه به چرخش سیم، عبور با توجه به حرکت متقابل سیم. |
| جهت چرخش |
S یا Z |
| دستگاه بسته بندی |
بسته بندی یا بسته بندی مستقیم |
| نوع پرداخت |
دستگاه پرداخت درایو را اتخاذ کنید |
درخواستn
قابل استفاده برای کابل داده (cat5e/cat6/cat6a/cat7) و کابل کشی سیم های هسته ای چند رشته ای
و در این میان هم پیچ و خم می شود.
ویژگی:
l جعبه پیچ و تاب، سینی ها را به سمت چپ و راست در امتداد مسیر اسلایدی حرکت می دهد، با ارتفاع پایدار و تنظیم بدون گام، و کابل سیم بسته شده به طور مرتب و با تنش متعادل تنظیم شده است.
l در مقایسه با ماشین های تک رشته ای سنتی، این مزیت را دارد که از شکستن میله پیچ در سرعت بالا جلوگیری می کند.
l بارگیری و تخلیه سینی با مصرف کار کم آسان است.
l پیچ کنترل شده توسط کامپیوتر، چرخ کشش بدون تنش، مسیر عبور کابل سیم کشی حرکت، افزایش قطر چرخ کشش برای کاهش منحنی کابل سیم.
l واحد اصلی دارای یک ساختار بازوی کانتیلیور، یک بدن چرخش با بی وقفه چرخش کم، rpm بالا و سرعت پایدار است.
توضیحات محصول:
یک ماشین تک پیچ و خم 1000r / min با چندین هسته یک نوع خاص از ماشین است که برای تولید بسته های سیم پیچ و خم با چندین هسته استفاده می شود.این ویژگی های اصلی این ماشین است:
-
سرعت چرخش: ماشین با سرعت 1000 چرخش در دقیقه (r / min) کار می کند. این سرعت چرخش بالا تولید کارآمد رشته های سیم پیچ را امکان پذیر می کند.
-
یک رشته پیچ: این ماشین از یک پیکربندی پیچ پیچ استفاده می کند، که در آن چندین هسته یا رسانا در یک الگوی مارپیچی به هم پیچیده شده اند تا بسته سیم را تشکیل دهند.این پیکربندی تضمین می کند که هسته ها به طور ایمن با هم نگه داشته می شوند تا یک مجموعه کابل پایدار و قابل اعتماد ایجاد کنند.
-
هسته های متعدد: این دستگاه برای پردازش چندین هسته به طور همزمان طراحی شده است.تعداد هسته ها می تواند بسته به مدل ماشین خاص و الزامات بسته سیم تولید شده متفاوت باشداین اجازه می دهد تا برای رشته های همزمان از چندین هسته برای ایجاد یک کابل چند هسته ای.
-
فرآیند رشته بندی: این ماشین شامل اجزای چرخان است که هسته های متعدد را با هم پیچ می کنند تا یک ساختار کابل محکم را تشکیل دهند.فرآیند رشته بندی تضمین می کند که هسته های فردی به درستی مرتب شده و با هم نگه داشته می شوند تا یک بسته سیم کاربردی با چندین هسته ایجاد کنند.
-
کنترل تنش: دستگاه مجهز به مکانیسم های کنترل تنش برای حفظ تنش ثابت بر روی هسته ها در طول فرآیند رشته بندی است.این کمک می کند تا کیفیت و یکپارچگی بسته سیم پیچیده با هسته های متعدد تولید شده را تضمین کند.
-
پنل کنترل: دستگاه به طور معمول دارای یک پنل کنترل است که به اپراتور اجازه می دهد پارامترهای مختلفی مانند سرعت چرخش، تنش و جهت پیچ را کنترل و تنظیم کند.پنل کنترل یک رابط برای تنظیم و اصلاح پارامترهای عملیاتی ماشین را فراهم می کند.
-
ویژگی های ایمنی: دستگاه ممکن است شامل ویژگی های ایمنی مانند دکمه های توقف اضطراری، پوشش های محافظ و سنسورها برای اطمینان از عملکرد ایمن و جلوگیری از حوادث باشد.
عملکرد
این ماشین شامل روش PLC، کنترل تنظیم سرعت اینورتر، کنترل پنوماتیک، حرکت پیچ کابل کنترلی،حرکت گرفتن کابین کابین و حرکت قطبی متناوب توسط اتصال مکانیکی و اتصال پنوماتیک کنترل می شوند.، پس ، عملکرد زمان بندی عالی واحد از شروع
عملکرد عادی، حالت توقف آهسته و حالت توقف اضطراری، علاوه بر این، پیچ پیچ پایدار نیز با اشتباهات کوچک در همان زمان تضمین می شود.این سری کابل در طراحی خط تولید منحصر به فرد استاز لحاظ تکنولوژی پیشرفته است و محصول مورد علاقه برای تولید سریال کابل و بسته بندی است.
