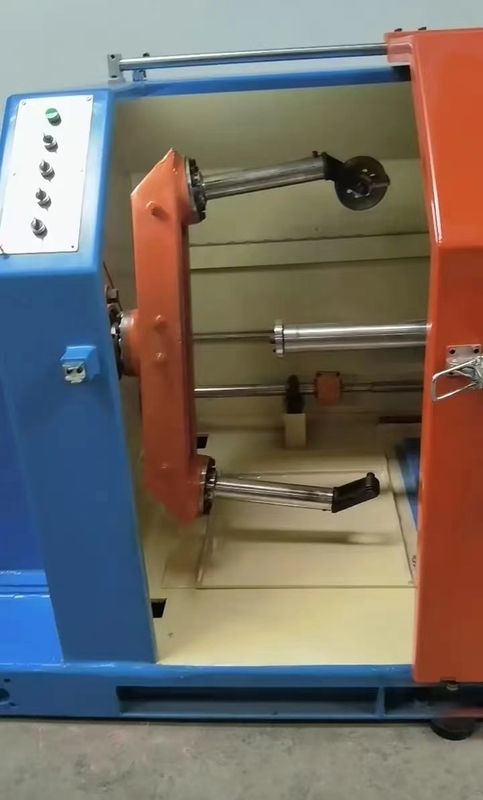

دستگاه کابل کشی پنیوماتیک 1000 دور در دقیقه برای کابل داده
مشخصات فنی
| مدل |
YL-Φ1000 |
| لوله بازپرداخت (ملی متر) |
Φ500Φ-Φ630 |
| لوله گیرنده (ملی متر) |
Φ1000 |
| از سیم هسته ای (ملی متر) |
Φ1.0 - Φ5.0 |
| حداکثر قطر محصول نهایی (ملی متر) |
Φ22 |
| ارتفاع پیچ (ملی متر) |
30 تا 350 |
| حداکثر سرعت چرخش (rpm) |
540 |
| فاصله قطبی (ملی متر) |
3 تا 25 |
| تنش گیرنده |
مسیر تنش پنوماتیک، به راحتی تنظیم می شود |
| نوع گرفتن و عبور |
جذب با توجه به چرخش سیم، عبور با توجه به حرکت متقابل سیم. |
| جهت چرخش |
S یا Z |
| دستگاه بسته بندی |
بسته بندی یا بسته بندی مستقیم |
| نوع پرداخت |
دستگاه پرداخت درایو را اتخاذ کنید |
درخواستn
قابل استفاده برای کابل داده (cat5e/cat6/cat6a/cat7) و کابل کشی سیم های هسته ای چند رشته ای
و در این میان هم پیچ و خم می شود.
ویژگی:
l جعبه پیچ و تاب، سینی ها را به سمت چپ و راست در امتداد مسیر اسلایدی حرکت می دهد، با ارتفاع پایدار و تنظیم بدون گام، و کابل سیم بسته شده به طور مرتب و با تنش متعادل تنظیم شده است.
l در مقایسه با ماشین های تک رشته ای سنتی، این مزیت را دارد که از شکستن میله پیچ در سرعت بالا جلوگیری می کند.
l بارگیری و تخلیه سینی با مصرف کار کم آسان است.
l پیچ کنترل شده توسط کامپیوتر، چرخ کشش بدون تنش، مسیر عبور کابل سیم کشی حرکت، افزایش قطر چرخ کشش برای کاهش منحنی کابل سیم.
l واحد اصلی دارای یک ساختار بازوی کانتیلیور، یک بدن چرخش با بی وقفه چرخش کم، rpm بالا و سرعت پایدار است.
توضیحات محصول:
یک ماشین کابل کشی 1000 دور در دقیقه برای کابل داده یک نوع خاص از ماشین کابل کشی است که برای تولید کابل های داده پیچیده استفاده می شود.این ویژگی های اصلی این ماشین است:
-
عملکرد پنوماتیک: دستگاه از قدرت پنوماتیک برای هدایت و کنترل اجزای مختلف خود استفاده می کند. سیستم های پنوماتیک از هوا فشرده یا گاز برای تولید حرکت مکانیکی استفاده می کنند.اجازه می دهد تا عملکرد دقیق و کارآمد.
-
پیکربندی تک پیچ: این ماشین برای کابل کاری تک پیچ طراحی شده است، که در آن چندین رسانا یا سیم برای تشکیل یک کابل داده به هم پیچیده می شوند.دستگاه معمولا شامل قطعات چرخشی است که هدایت کننده ها را در یک الگوی مارپیچی برای ایجاد ساختار کابل مورد نظر پیچ می کند.
-
سرعت: ماشین با حداکثر سرعت 1000 چرخش در دقیقه (rpm) کار می کند. قابلیت سرعت بالا امکان تولید کارآمد کابل های داده را فراهم می کند.
-
کاربرد کابل داده: این ماشین به طور خاص برای تولید کابل داده طراحی شده است که برای انتقال سیگنال های دیجیتال یا داده ها استفاده می شود.این کابل ها معمولا در شبکه های کامپیوتری استفاده می شوند، مخابرات و سایر کاربردهای انتقال داده.
-
کنترل تنش: دستگاه مجهز به مکانیسم های کنترل تنش است تا اطمینان حاصل شود که هادی ها در طول فرآیند کابل کشی تحت تنش ثابت قرار می گیرند.این کمک می کند تا کیفیت و یکپارچگی کابل های اطلاعات پیچیده تولید شده را حفظ کند.
-
پنل کنترل: دستگاه به طور معمول با یک پنل کنترل مجهز است که به اپراتورها اجازه می دهد پارامترهای مختلفی مانند سرعت، تنش و جهت پیچ را کنترل و تنظیم کنند.پنل کنترل یک رابط برای تنظیم و اصلاح پارامترهای عملیاتی ماشین را فراهم می کند.
-
ویژگی های ایمنی: دستگاه ممکن است شامل ویژگی های ایمنی مانند دکمه های توقف اضطراری، پوشش های محافظ و سنسورها برای اطمینان از عملکرد ایمن و جلوگیری از حوادث باشد.
عملکرد
این ماشین شامل روش PLC، کنترل تنظیم سرعت اینورتر، کنترل پنوماتیک، حرکت پیچ کابل کنترلی،حرکت گرفتن کابین کابین و حرکت قطبی متناوب توسط اتصال مکانیکی و اتصال پنوماتیک کنترل می شوند.، پس ، عملکرد زمان بندی عالی واحد از شروع
عملکرد عادی، حالت توقف آهسته و حالت توقف اضطراری، علاوه بر این، پیچ پیچ پایدار نیز با اشتباهات کوچک در همان زمان تضمین می شود.این سری کابل در طراحی خط تولید منحصر به فرد استاز لحاظ تکنولوژی پیشرفته است و محصول مورد علاقه برای تولید سریال کابل و بسته بندی است.
