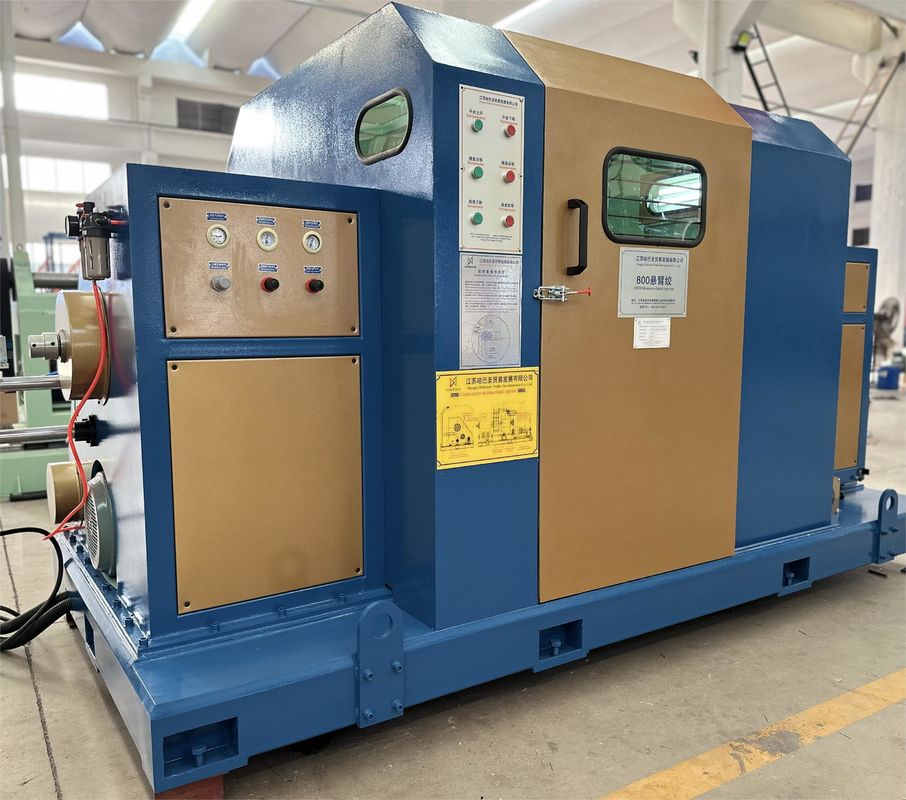

کانتیلیور واحد پیچ ماشین دسته بندی سیم هسته دسته بندی شده
مشخصات فنی
| مدل |
YL-Φ1000 |
| لوله بازپرداخت (ملی متر) |
Φ500Φ-Φ630 |
| لوله گیرنده (ملی متر) |
Φ1000 |
| از سیم هسته ای (ملی متر) |
Φ1.0 - Φ5.0 |
| حداکثر قطر محصول نهایی (ملی متر) |
Φ22 |
| ارتفاع پیچ (ملی متر) |
30 تا 350 |
| حداکثر سرعت چرخش (rpm) |
540 |
| فاصله قطبی (ملی متر) |
3 تا 25 |
| تنش گیرنده |
مسیر تنش پنوماتیک، به راحتی تنظیم می شود |
| نوع گرفتن و عبور |
جذب با توجه به چرخش سیم، عبور با توجه به حرکت متقابل سیم. |
| جهت چرخش |
S یا Z |
| دستگاه بسته بندی |
بسته بندی یا بسته بندی مستقیم |
| نوع پرداخت |
دستگاه پرداخت درایو را اتخاذ کنید |
درخواستn
قابل استفاده برای کابل داده (cat5e/cat6/cat6a/cat7) و کابل کشی سیم های هسته ای چند رشته ای
و در این میان هم پیچ و خم می شود.
ویژگی:
l جعبه پیچ و تاب، سینی ها را به سمت چپ و راست در امتداد مسیر اسلایدی حرکت می دهد، با ارتفاع پایدار و تنظیم بدون گام، و کابل سیم بسته شده به طور مرتب و با تنش متعادل تنظیم شده است.
l در مقایسه با ماشین های تک رشته ای سنتی، این مزیت را دارد که از شکستن میله پیچ در سرعت بالا جلوگیری می کند.
l بارگیری و تخلیه سینی با مصرف کار کم آسان است.
l پیچ کنترل شده توسط کامپیوتر، چرخ کشش بدون تنش، مسیر عبور کابل سیم کشی حرکت، افزایش قطر چرخ کشش برای کاهش منحنی کابل سیم.
l واحد اصلی دارای یک ساختار بازوی کانتیلیور، یک بدن چرخش با بی وقفه چرخش کم، rpm بالا و سرعت پایدار است.
توضیحات محصول:
یک ماشین تک پیچ کنترلی برای کنترلی سیم هسته ای یک نوع خاص از ماشین است که برای تولید بسته های سیم پیچ استفاده می شود. ویژگی های اصلی چنین ماشین:
-
فرآیند بسته بندی: این ماشین برای بسته بندی یا پیچاندن سیم های هسته ای با هم برای تشکیل یک بسته سیم طراحی شده است.سیم های هسته ای سیم ها یا هادی های جداگانه ای هستند که برای ایجاد یک واحد واحد به هم پیچیده می شوند.
-
طراحی کانتیلیور: این ماشین دارای یک طراحی کانتیلیور است که شامل یک بازو یا پرتوی طولانی شده است که از اجزای چرخان پشتیبانی می کند.این طراحی ثبات و انعطاف پذیری را در طول روند پیچ و خم فراهم می کند، اجازه می دهد تا دسترسی آسان به منطقه پیچ و آسان بارگیری و تخلیه سیم های هسته ای.
-
پیکربندی تک پیچ: این ماشین از یک پیکربندی تک پیچ استفاده می کند، که در آن سیم های هسته ای در یک الگوی مارپیچی با هم پیچیده شده اند تا بسته سیم را تشکیل دهند.این پیکربندی تضمین می کند سیم های هسته ای به طور ایمن با هم نگه داشته شده برای ایجاد یک بسته سیم پایدار و قابل اعتماد.
-
اندازه سیم: این ماشین قادر به پردازش طیف وسیعی از اندازه سیم است که ممکن است بسته به مدل خاص متفاوت باشد.ماشین طراحی شده است برای پذیرایی قطر یا گج سیم های هسته ای در حال دسته بندی.
-
کنترل تنش: دستگاه مجهز به مکانیسم های کنترل تنش برای حفظ تنش ثابت بر روی سیم های هسته ای در طول فرآیند بسته بندی است.این کمک می کند تا کیفیت و یکپارچگی بسته سیم پیچیده تولید شده را تضمین کند.
-
پنل کنترل: دستگاه به طور معمول دارای یک پنل کنترل است که به اپراتور اجازه می دهد پارامترهای مختلفی مانند سرعت، تنش و جهت پیچ را کنترل و تنظیم کند.پنل کنترل یک رابط برای تنظیم و اصلاح پارامترهای عملیاتی ماشین را فراهم می کند.
-
ویژگی های ایمنی: دستگاه ممکن است شامل ویژگی های ایمنی مانند دکمه های توقف اضطراری، پوشش های محافظ و سنسورها برای اطمینان از عملکرد ایمن و جلوگیری از حوادث باشد.
عملکرد
این ماشین شامل روش PLC، کنترل تنظیم سرعت اینورتر، کنترل پنوماتیک، حرکت پیچ کابل کنترلی،حرکت گرفتن کابین کابین و حرکت قطبی متناوب توسط اتصال مکانیکی و اتصال پنوماتیک کنترل می شوند.، پس ، عملکرد زمان بندی عالی واحد از شروع
عملکرد عادی، حالت توقف آهسته و حالت توقف اضطراری، علاوه بر این، پیچ پیچ پایدار نیز با اشتباهات کوچک در همان زمان تضمین می شود.این سری کابل در طراحی خط تولید منحصر به فرد استاز لحاظ تکنولوژی پیشرفته است و محصول مورد علاقه برای تولید سریال کابل و بسته بندی است.
