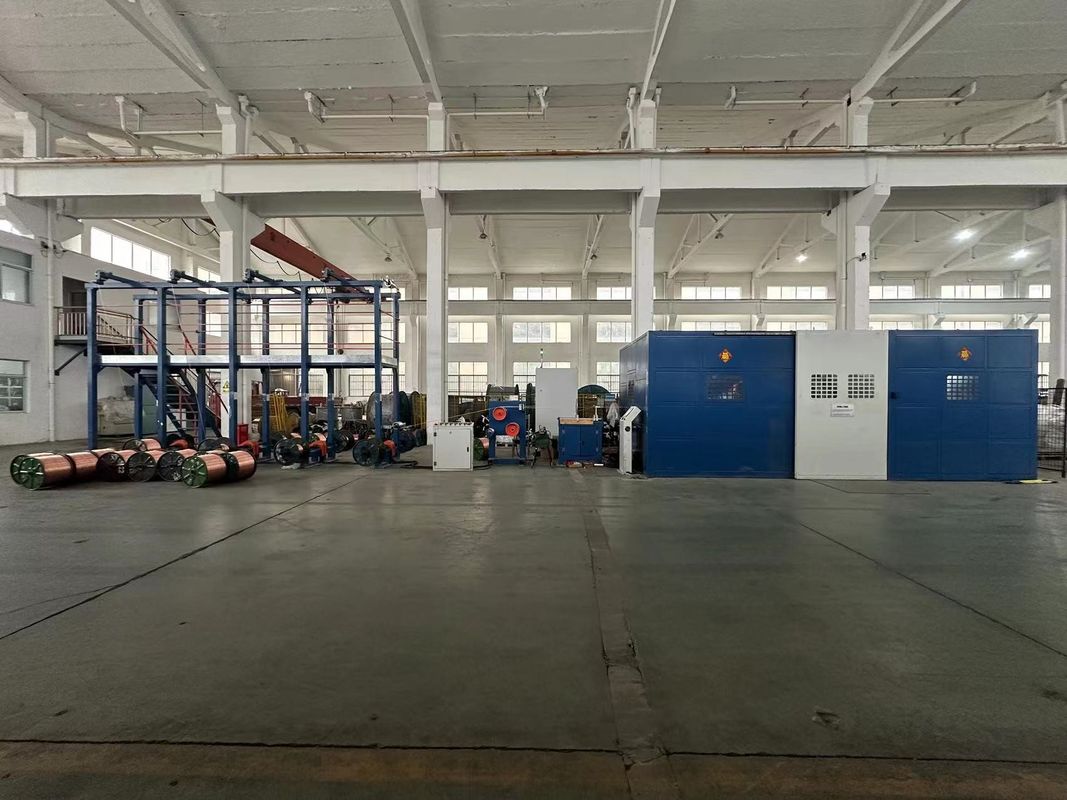

1000مليليتر کانتيليور تک پیچ ماشين دسته بندي براي کابل کنترل
مشخصات فنی
| مدل |
YL-Φ1000 |
| لوله بازپرداخت (ملی متر) |
Φ500Φ-Φ630 |
| لوله گیرنده (ملی متر) |
Φ1000 |
| از سیم هسته ای (ملی متر) |
Φ1.0 - Φ5.0 |
| حداکثر قطر محصول نهایی (ملی متر) |
Φ22 |
| ارتفاع پیچ (ملی متر) |
30 تا 350 |
| حداکثر سرعت چرخش (rpm) |
540 |
| فاصله قطبی (ملی متر) |
3 تا 25 |
| تنش گیرنده |
مسیر تنش پنوماتیک، به راحتی تنظیم می شود |
| نوع گرفتن و عبور |
جذب با توجه به چرخش سیم، عبور با توجه به حرکت متقابل سیم. |
| جهت چرخش |
S یا Z |
| دستگاه بسته بندی |
بسته بندی یا بسته بندی مستقیم |
| نوع پرداخت |
دستگاه پرداخت درایو را اتخاذ کنید |
درخواستn
قابل استفاده برای کابل داده (cat5e/cat6/cat6a/cat7) و کابل کشی سیم های هسته ای چند رشته ای
و در این میان هم پیچ و خم می شود.
ویژگی:
l جعبه پیچ و تاب، سینی ها را به سمت چپ و راست در امتداد مسیر اسلایدی حرکت می دهد، با ارتفاع پایدار و تنظیم بدون گام، و کابل سیم بسته شده به طور مرتب و با تنش متعادل تنظیم شده است.
l در مقایسه با ماشین های تک رشته ای سنتی، این مزیت را دارد که از شکستن میله پیچ در سرعت بالا جلوگیری می کند.
l بارگیری و تخلیه سینی با مصرف کار کم آسان است.
l پیچ کنترل شده توسط کامپیوتر، چرخ کشش بدون تنش، مسیر عبور کابل سیم کشی حرکت، افزایش قطر چرخ کشش برای کاهش منحنی کابل سیم.
l واحد اصلی دارای یک ساختار بازوی کانتیلیور، یک بدن چرخش با بی وقفه چرخش کم، rpm بالا و سرعت پایدار است.
توضیحات محصول:
یک ماشین کنترلی 1000 میلی متری برای کابل کنترل یک نوع خاص از ماشین است که برای تولید کابل های کنترلی خم شده استفاده می شود. در اینجا ویژگی های اصلی چنین ماشین است:
-
نوع کابل: این ماشین به طور خاص برای کابل های کنترل طراحی شده است. کابل های کنترل برای انتقال سیگنال ها یا مکانیسم های کنترل در کاربردهای مختلف مانند اتوماسیون صنعتی، رباتیک،و ماشین آلات.
-
طراحی کانتیلیور: این ماشین دارای یک طراحی کانتیلیور است که شامل یک بازو یا پرتوی طولانی شده است که از اجزای چرخان پشتیبانی می کند.این طراحی ثبات و انعطاف پذیری را در طول روند پیچ و خم فراهم می کند، اجازه دسترسی آسان به منطقه پیچ و خم و بارگیری و تخلیه آسان کابل ها را می دهد.
-
پیکربندی تک پیچ: این ماشین از یک پیکربندی تک پیچ استفاده می کند، که در آن چندین رسانا یا هسته در یک الگوی حلقه ای به هم پیچیده شده اند تا کابل کنترل را تشکیل دهند.این پیکربندی تضمین می کند که هادی ها به طور ایمن با هم نگه داشته شوند تا یک مجموعه کابل پایدار و قابل اعتماد ایجاد شود.
-
حداکثر قطر: مشخصات 1000mm حداکثر قطر بیرونی کابل را که می تواند توسط ماشین پردازش شود نشان می دهد.این مشخصات اندازه کابل های کنترل را که می توانند با استفاده از این ماشین تولید شوند تعیین می کند.
-
فرآیند بسته بندی: این دستگاه شامل اجزای چرخشی است که هادی ها یا هسته ها را به هم می پیچند تا یک ساختار کابل محکم بسته شده را تشکیل دهند.فرآیند دسته بندی تضمین می کند که هادی ها به درستی مرتب شده و با هم نگه داشته می شوند تا یک کابل کنترل کاربردی ایجاد کنند.
-
کنترل تنش: دستگاه مجهز به مکانیسم های کنترل تنش برای حفظ تنش ثابت بر روی هادی ها یا هسته ها در طول فرآیند بسته بندی است.این کمک می کند تا کیفیت و یکپارچگی کابل های کنترل خم شده تولید شده را تضمین کند.
-
پنل کنترل: دستگاه به طور معمول دارای یک پنل کنترل است که به اپراتور اجازه می دهد پارامترهای مختلفی مانند سرعت، تنش و جهت پیچ را کنترل و تنظیم کند.پنل کنترل یک رابط برای تنظیم و اصلاح پارامترهای عملیاتی ماشین را فراهم می کند.
-
ویژگی های ایمنی: دستگاه ممکن است شامل ویژگی های ایمنی مانند دکمه های توقف اضطراری، پوشش های محافظ و سنسورها برای اطمینان از عملکرد ایمن و جلوگیری از حوادث باشد.
عملکرد
این ماشین شامل روش PLC، کنترل تنظیم سرعت اینورتر، کنترل پنوماتیک، حرکت پیچ کابل کنترلی،حرکت گرفتن کابین کابین و حرکت قطبی متناوب توسط اتصال مکانیکی و اتصال پنوماتیک کنترل می شوند.، پس ، عملکرد زمان بندی عالی واحد از شروع
عملکرد عادی، حالت توقف آهسته و حالت توقف اضطراری، علاوه بر این، پیچ پیچ پایدار نیز با اشتباهات کوچک در همان زمان تضمین می شود.این سری کابل در طراحی خط تولید منحصر به فرد استاز لحاظ تکنولوژی پیشرفته است و محصول مورد علاقه برای تولید سریال کابل و بسته بندی است.
