ماشین فشار سیم مس 140 کیلوگرم/ساعت ماشین عایق سیم 70 میلی متر
درخواست:
این دستگاه برای عایق یا پوشش کابل های LSZH استفاده می شود. آن را با یک پیچ تخصصی متناسب با مواد LSZH مجهز می کند.نسبت فشرده سازی به شدت کنترل می شود تا نرم ترین فرآیند اکستروژن را تضمین کندیک سیستم گرمایش و خنک سازی سفارشی برای حفظ دمای عملیاتی بهینه ماشین استفاده می شود.یک پنل کنترل PLC کاربر پسند برای تنظیم سریع پیکربندی ها و تنظیمات تولید ارائه شده است.به عنوان مثال، در یک خط تولید معمولی، کنترل دقیق نسبت فشرده سازی تضمین می کند که مواد اکستر شده دارای ضخامت و کیفیت یکنواخت هستند و خطر نقص را به حداقل می رسانند.
سیستم گرمایش و خنک سازی سفارشی، مانند برخی از کارخانه های پیشرفته تولید، دمای را به دقت حفظ می کند،جلوگیری از گرم شدن بیش از حد یا خنک شدن که ممکن است بر عملکرد محصول نهایی تأثیر بگذاردپنل کنترل PLC کاربر پسند فرآیند کار را ساده می کند و به اپراتورها امکان می دهد تغییرات لازم را به سرعت انجام دهند، همانطور که در بسیاری از محیط های صنعتی مدرن اتفاق می افتد.
مشخصات:
| مدل |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| قطر آجر (Ø mm) |
35 تا 40 |
45 تا 50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| قطر قطعه (Ø mm) |
0.4-3 |
0.8-6 |
1.8 تا 15 |
2 تا 20 |
3 تا 30 |
8 تا 40 |
5-50 |
8-80 |
۱۰- ۱۲۰ |
20 تا 170 |
| قدرت اکستروژر (kW) |
استاندارد |
2.2-11 |
11 تا 15 |
30 |
30 تا 37 |
۵۳-۷۵ |
75 تا 90 |
110 |
110 تا 132 |
160 تا 200 |
315 |
| افزایش بهره وری |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| بهره وری اکستروژن (kg/h) |
استاندارد |
پی وی سی |
40 تا 55 |
75 تا 80 |
140 تا 160 |
160 تا 180 |
۲۳۰ تا ۲۵۰ |
۳۰۰ تا ۳۳۰ |
۳۸۰ تا ۴۳۰ |
500 تا 550 |
۶۴۰ تا ۶۵۰ |
900 تا 1000 |
| LSZH |
25 تا 35 |
50 تا 55 |
110 تا 120 |
120 تا 150 |
180 تا 210 |
220 تا 320 |
۲۹۰ تا ۳۲۰ |
۳۵۰ تا ۳۸۰ |
600-700 |
1000 تا 1100 |
| افزایش بهره وری |
پی وی سی |
۶۰ تا ۷۰ |
110 تا 120 |
190 تا 200 |
۲۹۰ تا ۳۰۰ |
۳۳۰ تا ۳۵۰ |
۴۳۰ تا ۴۵۰ |
۵۳۰ تا ۵۵۰ |
۷۸۰ تا ۸۰۰ |
1100 تا 1200 |
1600 تا 1800 |
| LSZH |
35 تا 45 |
90 تا 100 |
180 تا 200 |
200 تا 220 |
۲۷۰ تا ۲۹۰ |
۳۳۰ تا ۳۵۰ |
400 تا 420 |
520 تا 540 |
۷۳۰ تا ۷۵۰ |
1100 تا 1200 |
| سرعت خطی (m/min) |
استاندارد PVC |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| LSZH با سرعت بالا |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
ویژگی:
با توجه به ویژگی های خاص مواد LSZH، پیچ تخصصی را اتخاذ کنید و نسبت فشرده سازی به شدت کنترل می شود.
برای اطمینان از مقاومت کششی، طول کششی و پایان سطح مواد LSZH، قالب فشرده سازی در طول عایق بندی انتخاب می شود و قالب نیمه فشرده سازی در طول پوشش انتخاب می شود.
کل خط توسط PLC با رابط تعامل انسان-ماشین کنترل می شود. تکنیک کنترل دیجیتال و برنامه PLC کل سیستم کنترل را قابل اعتماد و انعطاف پذیر می کند.
سیستم خنک کننده کل خط برای اخراج مواد LSZH بسیار مهم است. بنابراین کل خط سیستم خاص کنترل دمای گرمایش و خنک کننده را اتخاذ می کند.
توضیحات:
-

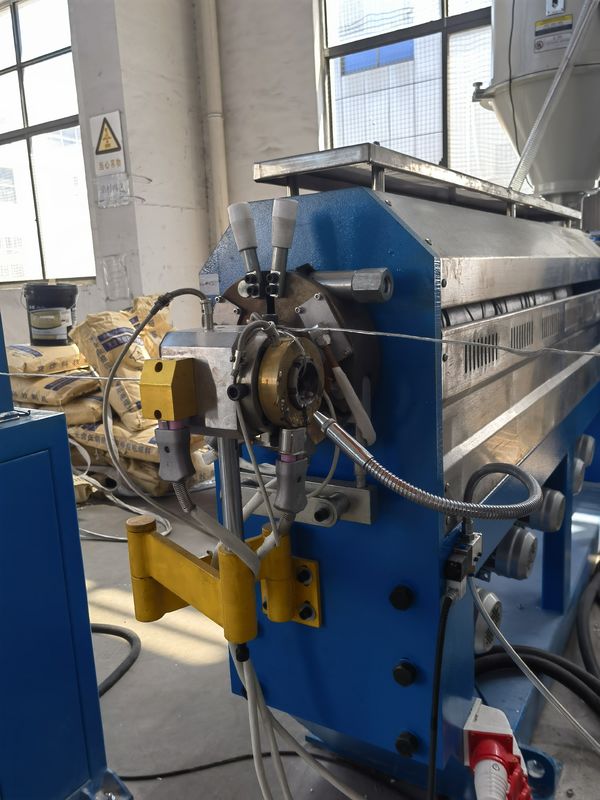

دستگاه اکستروژن:
- خط تولید شامل یک ماشین اکستروزنی است که به طور خاص برای تولید کابل های LSZH 80 طراحی شده است. کابل های LSZH به دلیل انتشار کم دود و عدم وجود ترکیبات هالوجن شناخته می شوند.که آنها را برای کاربردهایی که ایمنی آتش نگران کننده است، مناسب می کند.
- ماشین اکستروزن برای پردازش مواد LSZH بهینه شده است، اطمینان از اکستروزن کارآمد و دقیق.
- این دستگاه دارای یک بشکه گرم با یک پیچ چرخشی است که مواد LSZH را حمل و ذوب می کند. طراحی و پیکربندی پیچ برای پردازش ترکیبات LSZH مورد استفاده در تولید کابل طراحی شده است.
- مناطق کنترل دما در امتداد بشکه اجازه می دهد تا تنظیم دما دقیق برای دستیابی به ذوب و اکستروز بهینه مواد LSZH انجام شود.
- دستگاه اکسترودر ممکن است شامل یک سیستم کنترل برای دمای، سرعت پیچ و فشار باشد که کنترل دقیق و تنظیم پارامترهای فرآیند را فراهم می کند.
-
ظرفیت خط تولید:
- خط تولید برای تحمل ظرفیت خاصی طراحی شده است که حداکثر مقدار کابل LSZH 80 را که می تواند در یک چارچوب زمانی مشخص تولید شود تعیین می کند.
- ظرفیت خط تولید بستگی به عواملی مانند خروجی ماشین اکسترودر، سرعت خط و الزامات خاص کابل LSZH 80 تولید می شود.
-
مشخصات کابل LSZH 80:
- خط تولید برای تولید کابل های LSZH 80 اختصاص داده شده است، که به یک نوع خاص کابل LSZH با ویژگی های ساختاری و عملکردی خاص اشاره دارد.
- کابل های LSZH 80 به طور معمول دارای اندازه مشخصی از هادی، ضخامت عایق و ابعاد کلی هستند که با استانداردهای صنعت و الزامات مشتری مطابقت دارند.
- این کابل ها به گونه ای طراحی شده اند که در هنگام احتراق، انتشار دود کم و محتوای هالوژن صفر داشته باشند، بنابراین آنها برای کاربردهایی که ایمنی آتش بسیار مهم است، مانند ساختمان های عمومی،حمل و نقل، و مراکز داده.
-
اکستروژن کابل:
- ماشین اکستروزن مواد ذوب شده LSZH 80 را برای تشکیل لایه های عایق و / یا پوشش کابل اعمال می کند.
- فرآیند اکستروزن کنترل دقیق ضخامت و کیفیت لایه های LSZH را تضمین می کند و مشخصات و استانداردهای مورد نظر برای کابل های LSZH 80 را برآورده می کند.
-
خنک کردن و اندازه گیری:
- پس از اکستروز، کابل ها از یک فرآیند خنک کننده و اندازه گیری برای تثبیت و ثبات مواد LSZH اکستروز شده عبور می کنند.
- خنک سازی به طور معمول با استفاده از حمام آب یا واحدهای خنک کننده هوا انجام می شود، در حالی که ابزارهای اندازه گیری قطر و شکل کابل را کنترل می کنند، اطمینان از انطباق با مشخصات مورد نظر.
-
واحد برداشت و سیستم برش:
- خط تولید شامل یک واحد کشش است که کابل های اکسترود شده را با سرعت کنترل شده می کشد و تنش و سازگاری ابعادی را حفظ می کند.
- یک سیستم برش به طور دقیق کابل ها را به طول مورد نظر، به طور معمول در متر یا فوت اندازه گیری می کند تا نیازهای مشتری را برآورده کند.
-
سیستم کنترل و اتوماسیون:
- خط تولید مجهز به یک سیستم کنترل است که ممکن است شامل یک کنترل کننده منطقی قابل برنامه ریزی (PLC) و رابط انسان-ماشین (HMI) باشد.اجازه کنترل دقیق و نظارت بر پارامترهای فرآیند مانند دمای، سرعت و فشار
- ویژگی های اتوماسیون بهره وری و کنترل کیفیت را با اتوماسیون برخی از وظایف و ارائه قابلیت های نظارت و ثبت داده در زمان واقعی افزایش می دهد.
-
ویژگی های ایمنی:
- خط تولید شامل ویژگی های ایمنی برای اطمینان از محیط کار امن است. این ممکن است شامل دکمه های توقف اضطراری، قفل های ایمنی و مکانیسم های محافظتی باشد.
-
تعمیر و نگهداری:
- خط تولید برای آسایش نگهداری و قابلیت استفاده طراحی شده است. این ممکن است شامل ویژگی هایی مانند قطعات سریع تغییر، دسترسی آسان برای تمیز کردن و وظایف نگهداری،و سیستم های تشخیصی برای شناسایی و رفع مشکلات.
پشتیبانی و خدمات:
تضمین کیفیت:ضمان کیفیت برای تمام محصولات
مزیت قیمت: مزیت قیمت رقابتی
فرمول پشتیبانی: می تواند با توجه به نیازهای مشتری سفارشی شود
تضمین پس از فروش: خدمات پس از فروش 24 ساعته در سراسر کشور
