دستگاه ساخت کابل ACSR برای تولید کابل ACSR

دستگاه ساخت کابل ACSR برای تولید کابل ACSR

دستگاه ساخت کابل های ACSR برای سیم های محکم

پارامترهای فنی:

کاربرد:

ماشین سخت گیر برای پیچ و فشرده سازی هادی های گرد یا بخش و همچنین پیش از چرخش هادی های شکسته استفاده می شود.

ویژگی های دستگاه پیچ و خم قاب:

1. می تواند جایگزین سریع و خودکار از رولر های سیم را به دست آورد، با زمان جایگزینی تنها حدود ده دقیقه، به شدت کاهش زمان کمکی و سرمایه گذاری دستی،و بهبود بهره وری تولید

2. قادر به دستیابی به عملیات بدون سرنشین و مدیریت اطلاعات در فرآیند از دستگاه کشش سیم به ماشین خم کردن قاب، و تمرین تولید هوشمند برای شرکت خود را

3. به طور قابل توجهی اشغال فضای کار توسط سیم رول ها را کاهش دهید، فضا را صرفه جویی کنید، اطمینان حاصل کنید که سیم رولها تمیز و منظم هستند و محیط کار را بهبود بخشید

توضیحات محصول:

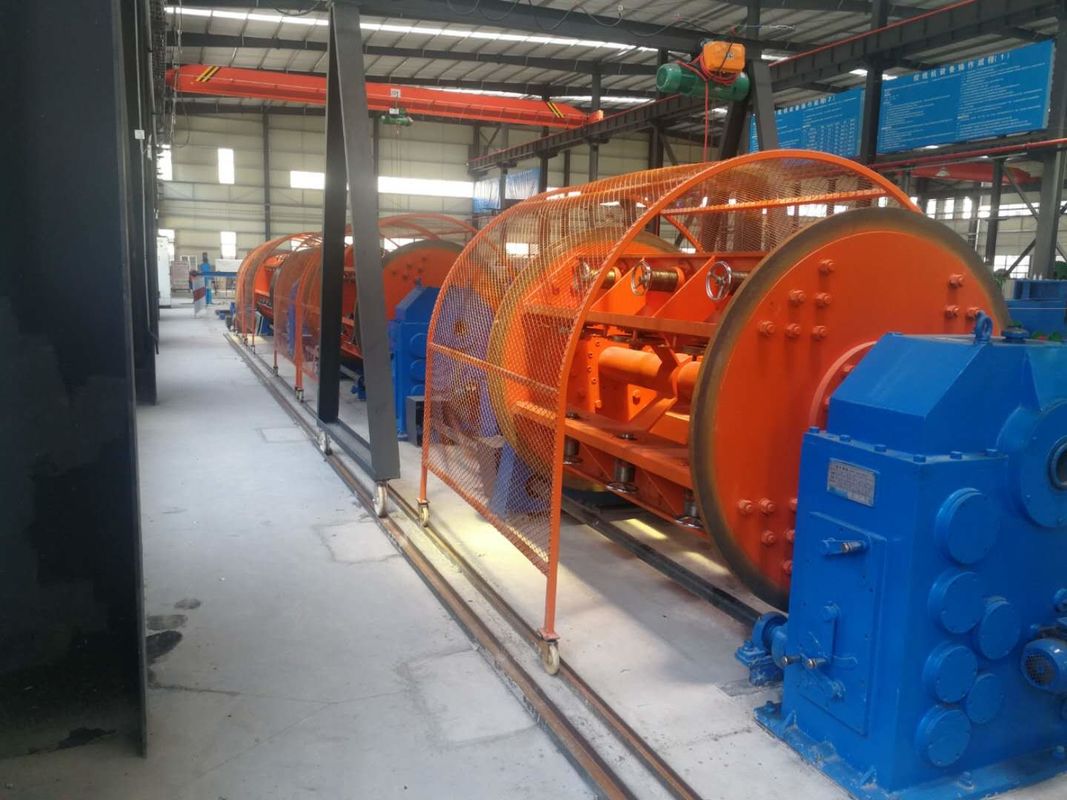

ماشین ساخت کابل های سخت ACSR (آلومینیوم Conductor Steel Reinforced) یک قطعه تخصصی از تجهیزات مورد استفاده برای تولید کابل های ACSR است.کابل های ACSR به دلیل قدرت و رسانایی بالایی که دارند، به طور گسترده ای در خطوط انتقال برق استفاده می شوند..

در اینجا برخی از اجزای کلیدی و ویژگی های یک ماشین ساخت کابل فریم سخت ACSR وجود دارد:

1. فریم سفت: ماشین بر روی یک فریم محکم و پایدار ساخته شده است که پشتیبانی لازم را برای فرآیند رشته بندی فراهم می کند.قاب طراحی شده است تا در برابر تنش و نیروهای اعمال شده در طول فرآیند تولید کابل مقاومت کند.

2. سیستم پرداخت: این ماشین با یک سیستم پرداخت مجهز است که چندین رول یا رولی از سیم های آلومینیومی و فولادی را در خود جای داده است. این سیم ها به ماشین تغذیه می شوند و برای تشکیل کابل ACSR ترکیب می شوند.

3. فرآیند رشته بندی: فرآیند رشته بندی شامل پیچاندن چندین سیم آلومینیوم و فولاد برای تشکیل کابل ACSR است.این دستگاه معمولا شامل یک سری از پیچ و تاب یا دیسک های چرخنده است که سیم ها را به هم می پیچندتعداد و ترتیب قوس ها یا دیسک های رشته بندی بستگی به الگوی رشته بندی مورد نظر و طراحی ماشین دارد.

4. کنترل تنش: مکانیسم های کنترل تنش تضمین می کنند که سیم ها در طول فرآیند رشته بندی به تنش مداوم مبتلا می شوند. این به حفظ کیفیت و یکپارچگی کابل ACSR کمک می کند.

5. سیستم فشرده سازی: کابل های ACSR نیاز به فشرده سازی برای اطمینان از رسانایی بهینه و قدرت مکانیکی دارند. دستگاه ممکن است شامل یک سیستم فشرده سازی باشد که فشار را بر کابل های پرت شده اعمال می کند.کاهش شکاف بین سیم ها و افزایش عملکرد کابل.

6. سیستم گیرنده: پس از اینکه سیم ها به هم متصل شده و فشرده شده اند، کابل ACSR حاصل بر روی یک رول گیرنده پیچیده می شود.سیستم گیرنده ممکن است شامل مکانیسم عبور برای توزیع یکسانی کابل در سراسر رول باشد.

7. پنل کنترل: دستگاه به طور معمول با یک پنل کنترل مجهز است که به اپراتورها اجازه می دهد پارامترهای مختلفی مانند سرعت، تنش و الگوی رشته بندی را تنظیم کنند.این اجازه می دهد تا تنظیم دقیق عملکرد ماشین را با توجه به الزامات خاص کابل ACSR.
