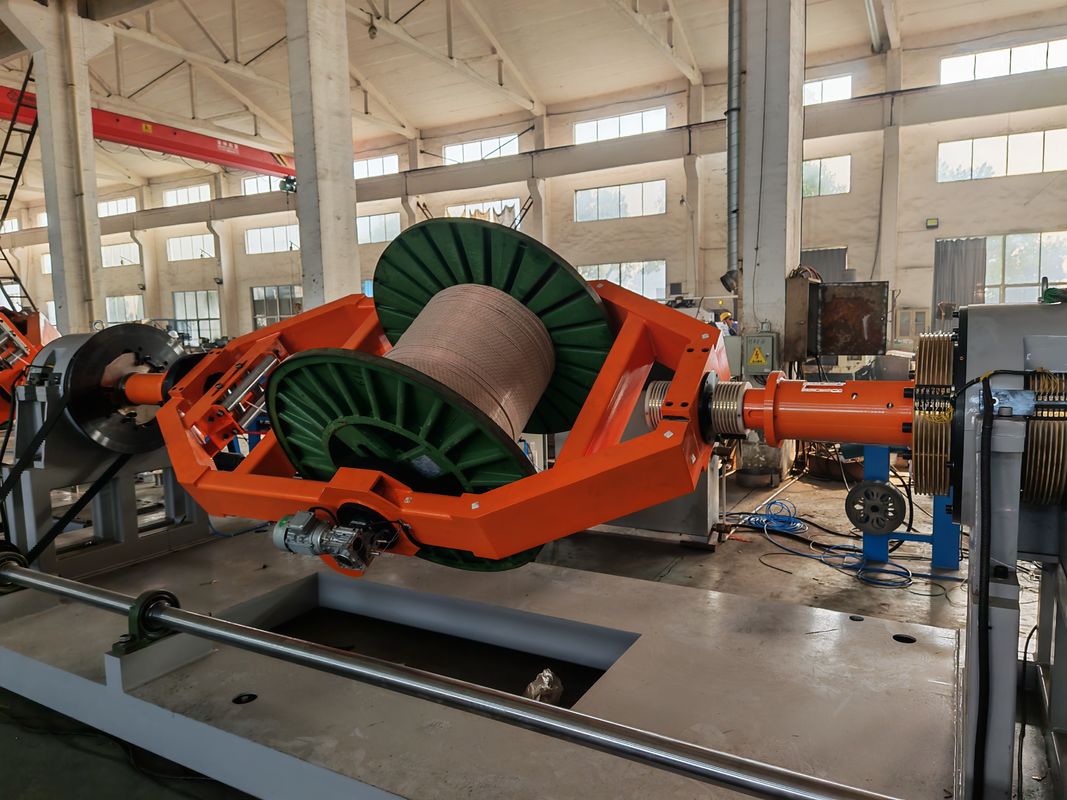

دستگاه پرش 5 رشته - 1250 پرداخت، 1600 پرداخت، عملکرد پیچش برگشتی

توضیحات و کاربرد

به عنوان اولین دستگاه از نوع خوددستگاه سیم‌کشی جهشی با قابلیت پیچش برگشتی کامل یکپارچه، این تجهیزات استاندارد جدیدی را برای راندمان در صنعت فرآوری سیم و کابل تعیین می‌کند. برخلاف دستگاه‌های کابل‌کشی سنتی از نوع گهواره‌ای، دستگاه سیم‌کش جهشی 4 برابر بهره‌وری دارد—به طور خاص، سرعت خطی بیش از 40 متر در دقیقه—که آن را به یک قطعه ضروری از تجهیزات برای تولید با حجم بالا تبدیل می‌کند. این دستگاه در عملیات سیم‌کشی جهشی عملکرد فوق‌العاده‌ای دارد، قادر به مدیریت کابل‌های با ساختار نرم (از جمله کابل‌های کنترل، کابل‌های هوایی آلومینیومی هادی فولادی تقویت‌شده (ACSR) و کابل‌های برق) و همچنین سیم‌های مسی، آلومینیومی و آلیاژ آلومینیومی بدون روکش، با پشتیبانی از حداکثر 7 هسته است.

مکانیسم اصلی این تجهیزات از دستگاه سیم‌کشی از نوع کمان الهام گرفته شده و با قابلیت پیچش برگشتی ترکیب شده است. این ترکیب، سیم‌کشی یکنواخت را تضمین می‌کند که به عنوان یک مزیت کلیدی نسبت به دستگاه‌های پایه است.

ویژگی‌ها

1. مجهز به یک رابط کاربری انسان-ماشین کاربرپسند است که امکان عملکرد آسان و نظارت جامع بر تجهیزات را فراهم می‌کند و به اپراتورهای جدید اجازه می‌دهد تا به سرعت استفاده از این تجهیزات را فرا گیرند.

2. از PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) برای تنظیم خودکار گام استفاده می‌کند که دقت را در طول فرآیندهای سیم‌کشی جهشی حفظ می‌کند و خطاهای ناشی از عملکرد دستی را کاهش می‌دهد.

3. از حالت پیچش برگشتی تا 100% پشتیبانی می‌کند—یک ویژگی متمایز که آن را نسبت به مدل‌های استاندارد دستگاه سیم‌کشی کمانی چندکاره‌تر می‌کند.

4. دو گزینه درایو ارائه می‌دهد: درایو مستقل یا درایو شفت زمینی. این طراحی انعطاف‌پذیر به نیازهای مختلف تولید پاسخ می‌دهد و به تجهیزات اجازه می‌دهد یا به عنوان یک دستگاه جهشی مجزا یا در ترکیب با دستگاه‌های دیگر استفاده شود.

5. از موتورهای سروو القایی AC استفاده می‌کند که عملکرد قابل اعتماد و کم‌مصرف را تضمین می‌کند. این نه تنها عملکرد پایدار بلندمدت تجهیزات را تضمین می‌کند، بلکه به کاهش هزینه‌های عملیاتی کلی نیز کمک می‌کند.

مشخصات

اجزای اصلی

1. میزبان سیم‌کشی (تمام قرقره‌های پرداخت را برای دستیابی به قابلیت پیچش برگشتی کامل یکپارچه می‌کند و به عنوان جزء اصلی عمل می‌کند که دستگاه سیم‌کشی جهشی را قادر می‌سازد تا به طور موثر کار کند).

2. پایه پرداخت پرکننده (یک جزء اختیاری که دامنه کاربردهای تجهیزات را گسترش می‌دهد).

3. نگهدارنده قالب مونتاژ، که موقعیت دقیق رشته‌ها را در طول فاز پردازش تضمین می‌کند.

4. دستگاه نوار مرکزی، که همراه با دستگاه جهشی برای افزایش پایداری ساختاری کابل‌ها کار می‌کند.

5. دستگاه زره‌بندی، سازگار با سیم‌کش جهشی و برای تولید کابل‌های زرهی استفاده می‌شود.

6. کنتور متر، که اندازه‌گیری‌های دقیق طول را برای کابل‌های تولید شده توسط تجهیزات ارائه می‌دهد.

7. Capstan/Haul-off/Caterpillar، که کشش روان کابل‌ها را در حین کار تضمین می‌کند.

8. جمع‌کننده با حرکت عرضی، که سیم‌پیچی منظم کابل‌های تمام‌شده را امکان‌پذیر می‌کند.

9. سیستم کنترل، که عملکرد تمام اجزا را هماهنگ می‌کند تا عملکرد بی‌وقفه تجهیزات را تضمین کند.

10. سیستم انتقال، که انتقال پایدار قدرت را برای پشتیبانی از عملکرد پرسرعت تجهیزات تضمین می‌کند.

11. قطعات فرسایشی (اجزای حیاتی برای افزایش عمر مفید تجهیزات، مانند چرخ‌های کششی و راهنماهای سیم—قطعات یدکی در تحویل اولیه گنجانده شده‌اند تا زمان خرابی را به حداقل برسانند).

پرسش و پاسخ

سؤال 1: چرا برندهای دیگر این نوع دستگاه را تولید نمی‌کنند؟

پاسخ: در حال حاضر، ما تنها شرکت چینی هستیم که قابلیت پیچش برگشتی را در این دستگاه سیم‌کشی جهشی خاص ادغام می‌کنیم. این طراحی منحصربه‌فرد به تجهیزات ما اجازه می‌دهد تا از هر دو دستگاه با ظاهر مشابه و دستگاه‌های سیم‌کشی سنتی از نوع گهواره‌ای بهتر عمل کنند. ساختار تجهیزات، بر اساس دستگاه سیم‌کشی از نوع کمان, همراه با راندمان سیم‌کشی جهشی، به آن یک مزیت بی‌نظیر می‌دهد که هیچ برند دیگری هنوز آن را تکرار نکرده است. این مزیت، بهره‌وری بالاتر و کیفیت سیم‌کشی بهتر را تضمین می‌کند.

سؤال 2: چگونه مدل مناسب دستگاه سیم‌کشی جهشی را برای نیازهای تولید خود تعیین کنم؟

پاسخ: انتخاب باید بر اساس پارامترهای سیم شما باشد، زیرا هر مدل برای سناریوهای خاص سیم‌کشی جهشی بهینه شده است:

1. مدل 1250 (با پیچش برگشتی): هر هسته دارای سطح مقطع 10mm² - 240mm² است که از حداکثر 5 رشته پشتیبانی می‌کند—ایده‌آل برای عملیات کابل با مقطع متوسط.

2. مدل 1600 (با پیچش برگشتی): هر هسته دارای سطح مقطع 30mm² - 300mm² است که از حداکثر 5 رشته پشتیبانی می‌کند—مناسب برای کابل‌هایی با مقاطع بزرگتر در مقایسه با مدل 1250.

3. مدل 1250 (بدون پیچش برگشتی): هر هسته دارای سطح مقطع 7mm² - 28mm² است که از حداکثر 7 رشته پشتیبانی می‌کند—یک گزینه مقرون‌به‌صرفه برای نیازهای سیم‌کشی اساسی.

4. مدل 1600 (بدون پیچش برگشتی): هر هسته دارای سطح مقطع 9mm² - 50mm² است که از حداکثر 7 رشته پشتیبانی می‌کند—طراحی شده برای پردازش کابل چند هسته‌ای با ظرفیت بالا.

اگر از یک دستگاه سنتی در حال انتقال هستید، تیم ما یک تجزیه و تحلیل مقایسه‌ای ارائه می‌دهد تا اطمینان حاصل شود که مدل انتخاب شده با اهداف ارتقاء تولید شما همسو است.

سؤال 3: حداکثر سرعت سیم‌کشی دستگاه سیم‌کشی جهشی ارائه می‌دهید؟

پاسخ: برای دو مدل با پیچش برگشتی (1250 و 1600)، حداکثر سرعت چرخش تقریباً 100 دور در دقیقه است. هنگام استفاده از بسته‌بندی نبافته، این به سرعت خطی 40 - 60 متر در دقیقه تبدیل می‌شود. این سرعت نشان‌دهنده یک پیشرفت قابل توجه در مقایسه با دستگاه‌های سنتی از نوع گهواره‌ای (که فقط به 10 - 20 متر در دقیقه می‌رسند) و حتی انواع دستگاه سیم‌کشی کمانی با عملکرد بالا است.

سؤال 4: چه پشتیبانی پس از فروشی برای دستگاه سیم‌کشی جهشی ارائه می‌دهید؟

پاسخ: ما پشتیبانی جامع پس از فروش را ارائه می‌دهیم، از جمله:

• گارانتی: یک سال گارانتی رایگان برای کل دستگاه (به استثنای قطعات فرسایشی—قطعات یدکی در تحویل اولیه گنجانده شده‌اند تا زمان خرابی را به حداقل برسانند).

• پشتیبانی فنی: مشاوره آنلاین 24/7 (از طریق ایمیل، تلفن یا تماس تصویری) برای کمک به حل مشکلات رایج، مانند سیم‌کشی جهشی ناهموار و صدای غیرعادی.

• قطعات یدکی: ما موجودی قطعات اصلی (مانند موتورها و پانل‌های کنترل) را حفظ می‌کنیم تا تحویل سریع را تضمین کنیم و عملیات تولید شما را در مسیر نگه داریم.

• خدمات در محل: اگر دستگاه دچار خطاهای عمده‌ای شود که از راه دور قابل حل نیستند (به عنوان مثال، مشکلات سیستم انتقال)، مهندسان ما تعمیرات در محل را ارائه می‌دهند. هزینه‌های خدمات در طول دوره گارانتی لغو می‌شود؛ پس از گارانتی، فقط هزینه‌های سفر دریافت می‌شود. ما همچنین آموزش‌هایی را برای تیم شما ارائه می‌دهیم تا تعمیر و نگهداری معمول تجهیزات را انجام دهند.
