0.08-1.04mm ماشین برقی برای جمع کردن سیم های مس
مشخصات فنی
| مدل |
YL-1600 |
| قطر از محصول رشته دار (ملی متر) |
مکس30 |
| مساحت قطعه گره دار در میلی متر2 |
16 تا 95 |
| قطر هادی ورودی (ملی متر) |
1.2-3.6 |
| قطر از سیم هسته ورودی (ملی متر) |
1.0 تا 100 |
| سرعت خط (m/min) |
مکس150 |
| ارتفاع رشته (ملی متر) |
۶۰ تا ۴۰۰ |
| سرعت چرخش (rpm) |
مکس500 |
کاربرد:
مناسب برای پیچ و خم رسان های مس، رسان های آلیاژ آلومینیوم و غیره و برای پیچ و خم سیم های هسته کابل.
ویژگی ها:
- این ماشین توسط PLC با رابط انسان-ماشین کنترل می شود. تکنولوژی کنترل دیجیتال و برنامه نویسی PLC اطمینان از قابلیت اطمینان کل سیستم کنترل را تضمین می کند.پیچ رشته می تواند به طور انعطاف پذیر با استفاده از صفحه لمسی تنظیم شود.
- از مواد فیبر کربن ساخته شده است که قدرت بالایی دارد و وزن کمی دارد.
- سیستم های پیشاب، کشش و گرفتن همه از موتورهای مستقل استفاده می کنند.
- بهره وری بسیار بالا: بهره وری تولید از دو پیچ پیچ کننده تقریباً 3 برابر بیشتر از سخت است.
توضیحات محصول:

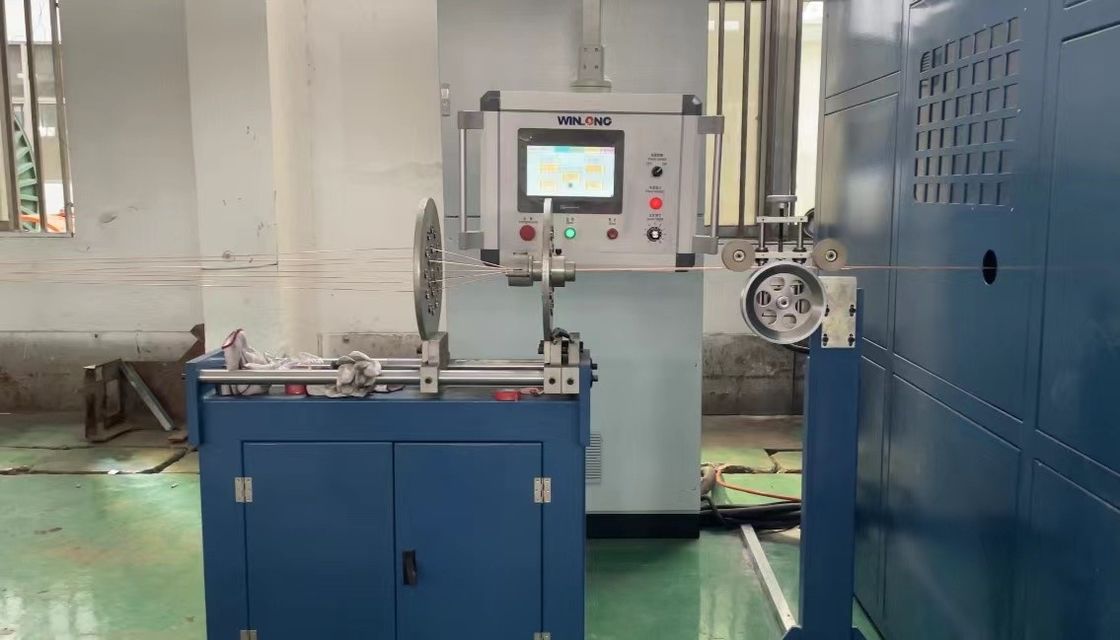

"ماشین بسته بندی سیم مس برقی 0.08-1.04mm" یک قطعه تخصصی از تجهیزات مورد استفاده در صنعت تولید سیم است.طراحی شده است تا چندین سیم برقی مس را با هم جمع کند تا یک کابل ایجاد کنداین ماشین به طور خاص برای سیم هایی با قطر 0.08mm تا 1.04mm مناسب است.
مکانیسم "Double Twist" در این ماشین به این معنی است که می تواند سیم ها را به دو جهت همزمان پیچد. این عمل پیچ دوگانه یکسانی و ثبات کابل حاصل را تضمین می کند.افزایش قدرت کلی و انعطاف پذیری سیم.
در هنگام استفاده از ماشین برقی برای جمع کردن سیم های مس، سیم های مس در محدوده قطر مشخص شده به ماشین وارد می شوند.و دستگاه آنها را با هم جمع می کند بدون چرخش برای ایجاد یک دستهاین فرآیند دسته بندی معمولاً زمانی استفاده می شود که یک کابل نیاز به گروه بندی سیم های متعدد بدون پیچ و خم دارد ، مانند کابل های برق یا کابل های کنترل که هادی موازی دارند.
قطعات چرخنده دستگاه سیم ها را به روشی کنترل شده جمع می کنند، که تراز و تنش مناسب را تضمین می کند. دسته ای که در نتیجه حاصل می شود دارای سیم های مس متعدد است که به طور ایمن با هم گروه بندی شده اند،ساخت یک ساختار قوی تر و با دوام تر.
دستگاه برقی برای جمع کردن سیم های مس با قابلیت دو بار پیچیدن به طور خاص برای سیم های مس طراحی شده است.که آن را برای کاربردهایی که نیاز به رسانایی الکتریکی بالا دارند مناسب می کند، مانند در صنایع برق و الکترونیک. قابلیت ها و مشخصات ماشین، مانند محدوده سرعت و ظرفیت سیم،ممکن است بسته به تولید کننده و مدل خاص متفاوت باشد..
مهم است که توجه داشته باشید که محدوده قطر سیم ذکر شده از 0.08mm تا 1.04mm به عنوان یک مثال ارائه شده است.ماشین های مختلف ممکن است محدوده قطر های مختلف و ویژگی های اضافی برای پذیرش اندازه سیم های خاص و نیازهای تولید داشته باشند.
ویژگی های عملکرد:
ماشین تک پیچ کنتیلور با ساختار کنتیلور و برنامه PLC + کنترل سرعت تبدیل فرکانس + کنترل پنوماتیک را برای اطمینان از تنش یکنواخت کابل اتخاذ می کند؛برای اطمینان از ثبات ساختار هندسی پس از پیچاندنیک ساختار تک پیچ پذیرفته شده است و یک چرخ راهنمای هدایت قطر بزرگ برای به حداقل رساندن خم شدن و از دست دادن کم طراحی شده است.و حرکت متقاطع رولی سیم، از طریق کنترل دوگانه اتصال مکانیکی و دستگاه الکتریکی، اطمینان حاصل شود که واحد دارای همگام سازی عالی از چهار حالت راه اندازی، کار عادی، توقف آهسته،و توقف اضطراری. ویژگی های پایدار؛ عملکرد پایدار پیچ پیچ. عملیات ساده، برای اطمینان از عملکرد عالی محصول.
φ1000mm ماشین تک پیچ کنتیلیور:
I. کاربرد تجهیزات: مناسب برای رشته های سیم های مس با بیش از هفت رشته، مانند سیم های الکترونیکی، سیم های برق، سیم های مس برهنه، سیم های شبکه و غیره است.
II. ایستاده ی کریل (به طور جداگانه شارژ می شود)
1) نوع عمودی (با کشش تنظیم پذیر)
الف: در یک طرف دستگاه قرار می گیرد. ممکن است 12 یا 24 سر داشته باشد. سینی پرداخت حداکثر قطر بیرونی 8′′ دارد.
2) نوع افقی (با تنش تنظیم پذیر)
ب: آن را نیز در یک طرف دستگاه قرار می دهد. آن را می تواند 6 یا 12 سر داشته باشد. سینی پرداخت دارای قطر بیرونی 400 تا 630 است.
II. ساختار سیم ورودی
1) پس از پرداخت از استند creel، تمام سیم های اول وارد توزیع کننده خواهد شد
صفحه از طریق یک گروه از قطب های بیکار و سپس میله برای غوطه ور شدن.
عملکرد و پارامترهای تجهیزات:
مدل سمت راست: اپراتور به سمت جلو خود است و سیم ها از سمت راست آن وارد می شوند. ()
- سرعت چرخش باند قوس: حداکثر: 1800RPM. باند قوس از نوع چرخ چرخ است.
- قرار دادن: 11.15mm-60.24mm (این می تواند به درستی بر اساس درخواست مشتری تنظیم شود).
- محاسبه طول رشته: m/min=lay*2/1000*سرعت رشته در دقیقه
- جهت قرار دادن: به سمت چپ یا راست
- قطر هر خط تغذیه: Ø0.16mm-Ø1.0mm
- مساحت رشته: 0.4 mm2-5.5 mm2
- تنظیم سیم: دستگاه تنظیم سیم میله ای شیک نوع آلمان با پرتاب قابل تنظیم از قطب و فاصله
- روان کردن اسپندل: تغذیه دستی روغن از طریق یک تفنگ روغن
- موتور راننده: شامل یک موتور AC 380V 1400RPM است. موتور teco برای رانندگی 10HP 10HP American Emerson converter است و می تواند تنظیم سرعت بدون گام را تحقق بخشد.
- ترمز: ترمز الکترومغناطیسی که می تواند از طریق قطع اتصال داخلی و خارجی ترمز خودکار را تحقق بخشد
- حفاظت از قطع اتصال: توقف اتوماتیک و هشدار در صورت قطع اتصال داخلی و خارجی
- اینچینگ: دکمه اینچینگ در خارج کنسول الکتریکی
- صفحه نمایش سرعت: تخمومتر روی صفحه کنترل
- کنترل الکتریکی: تنظیم و عملیات پارامترهای الکتریکی تجهیزات از طریق پنل کنترل انجام می شود.
- خط برق خارجی: کاربر باید خط برق خارجی را به کابینت الکتریکی متصل کند.
- چراغ هشدار: قرمز
- شمارنده متر: شمارنده الکترونیک شش رقمی
- عناصر الکتریکی: مارک های معروف ملی یا بین المللی
- لوله کشی: لوله کشی وارد شده با بسته بندی اصلی از ژاپن و آلمان (مانند KOYO، NSK و FAG)
- لوازم داخلی: مارک های معروف ملی یا بین المللی
- سر و صدا: < 75dp (در فاصله 1000mm اندازه گیری شده)
- رطوبت محیط: ≤ 90٪ (اگر بیشتر از 90٪ باشد، قبل از روشن کردن تجهیزات، آن را با کشیدن خشک کنید)
- دمای کارگاه: ≤40°C (اگر بالاتر از 40°C باشد، کنورتر به طور خودکار محافظت می شود)
- مساحت طبقه: L3100*W1800*H1700MM
- رنگ محفظه: سبز سیب (بر اساس درخواست مشتری)
