60kg/H خط اکستروژن کابل PTFE درجه حرارت بالا سیم تلفلون 35mm Extruder
مشخصات:
| مدل |
HS35-40 |
HS45-50 |
HS65 |
HS70 |
HS80 |
HS90 |
HS100 |
HS120 |
HS150 |
HS200 |
| قطر آجر (Ø mm) |
35 تا 40 |
45 تا 50 |
65 |
70 |
80 |
90 |
100 |
120 |
150 |
200 |
| قطر قطعه (Ø mm) |
0.4-3 |
0.8-6 |
1.8 تا 15 |
2 تا 20 |
3 تا 30 |
8 تا 40 |
5-50 |
8-80 |
۱۰- ۱۲۰ |
20 تا 170 |
| قدرت اکستروژر (kW) |
استاندارد |
2.2-11 |
11 تا 15 |
30 |
30 تا 37 |
۵۳-۷۵ |
75 تا 90 |
110 |
110 تا 132 |
160 تا 200 |
315 |
| افزایش بهره وری |
45611 |
18.5-22 |
37 |
45 |
90 |
110 |
132 |
160 |
250 |
375 |
| بهره وری اکستروژن (kg/h) |
استاندارد |
پی وی سی |
40 تا 55 |
75 تا 80 |
140 تا 160 |
160 تا 180 |
۲۳۰ تا ۲۵۰ |
۳۰۰ تا ۳۳۰ |
۳۸۰ تا ۴۳۰ |
500 تا 550 |
۶۴۰ تا ۶۵۰ |
900 تا 1000 |
| LSZH |
25 تا 35 |
50 تا 55 |
110 تا 120 |
120 تا 150 |
180 تا 210 |
220 تا 320 |
۲۹۰ تا ۳۲۰ |
۳۵۰ تا ۳۸۰ |
600-700 |
1000 تا 1100 |
| افزایش بهره وری |
پی وی سی |
۶۰ تا ۷۰ |
110 تا 120 |
190 تا 200 |
۲۹۰ تا ۳۰۰ |
۳۳۰ تا ۳۵۰ |
۴۳۰ تا ۴۵۰ |
۵۳۰ تا ۵۵۰ |
۷۸۰ تا ۸۰۰ |
1100 تا 1200 |
1600 تا 1800 |
| LSZH |
35 تا 45 |
90 تا 100 |
180 تا 200 |
200 تا 220 |
۲۷۰ تا ۲۹۰ |
۳۳۰ تا ۳۵۰ |
400 تا 420 |
520 تا 540 |
۷۳۰ تا ۷۵۰ |
1100 تا 1200 |
| سرعت خطی (m/min) |
استاندارد PVC |
250 |
250 |
200 |
200 |
120 |
120 |
100 |
100 |
80 |
80 |
| LSZH با سرعت بالا |
800 |
800 |
550 |
550 |
500 |
500 |
200 |
200 |
200 |
200 |
توضیحات1:
این دستگاه برای عایق بندی یا پوشش کابل های LSZH استفاده می شود. این دستگاه دارای یک پیچ تخصصی برای مواد LSZH است و نسبت فشرده سازی به شدت کنترل می شود تا فرآیند اکستروژن صاف را تضمین کند.همچنین دارای یک سیستم گرمایش و خنک سازی متناسب با نیازهای ماشین برای اطمینان از دمای کار بهینهعلاوه بر این، یک پنل کنترل PLC کاربر پسند برای تنظیم سریع پیکربندی و تنظیمات تولید وجود دارد.
ویژگی:
با استفاده از یک پیچ تخصصی برای مواد LSZH و کنترل دقیق نسبت فشرده سازی بر اساس ویژگی های منحصر به فرد مواد.
اطمینان از مقاومت کششی، طول و پایان سطح مواد LSZH با انتخاب قالب فشرده سازی برای عایق بندی و قالب نیمه فشرده سازی برای پوشش.
کل خط توسط PLC با یک رابط تعامل انسان-ماشین کنترل می شود، با استفاده از فناوری کنترل دیجیتال و برنامه های PLC برای یک سیستم کنترل قابل اعتماد و انعطاف پذیر.
سیستم خنک کننده کل خط برای فشار مواد LSZH بسیار مهم است، بنابراین، یک سیستم خاص کنترل دمای گرمایش و خنک کننده اتخاذ می شود.
توضیحات2:

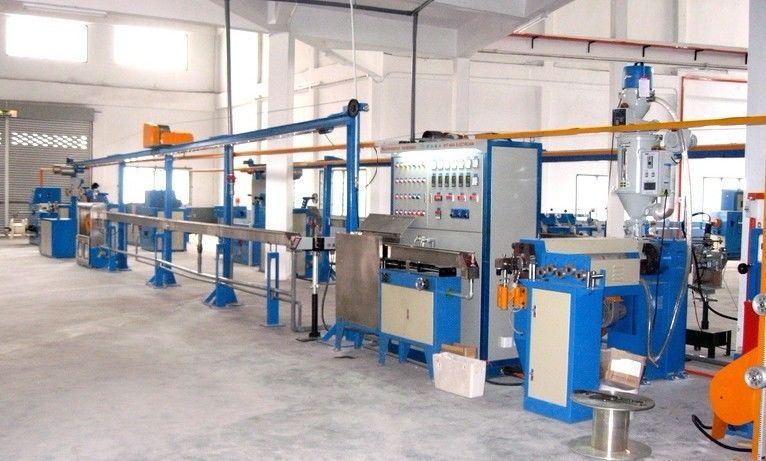

در اینجا شرح یک خط اکستروزن کابل PTFE 60kg / h طراحی شده برای تولید سیم تفلون با دمای بالا با استفاده از یک اکسترودر 35 میلی متری:
-
اکستروژر:
- خط اکستروژن مجهز به یک اکستروژر 35 میلی متری است که به قطر پیچ اکستروژر اشاره دارد.این اندازه مناسب برای پردازش مواد PTFE (پلیترترافلوئوروتلین) برای تولید سیم های تفلون است.
- اکسترودر دارای یک بشکه گرم با یک پیچ چرخش واحد است که مواد PTFE را حمل و ذوب می کند.اکسترودر ممکن است شامل مناطق کنترل دمای در امتداد بشکه برای دستیابی به مشخصات دمای دقیق مورد نیاز برای پردازش PTFE باشد..
- طراحی و پیکربندی پیچ برای پردازش PTFE بهینه شده است ، که باعث ذوب ، مخلوط و همگن سازی موثر مواد می شود.
- اکسترودر ممکن است دارای یک سیستم کنترل برای دمای، سرعت پیچ و فشار باشد که اجازه می دهد کنترل دقیق و تنظیم پارامترهای فرآیند اکستروژن انجام شود.
-
طرح کشش:
- خط اکستروژن شامل یک قالب خاص طراحی شده برای تولید کابل PTFE است. قالب شکل و اندازه سیم اکستروژن شده را به ابعاد مورد نظر می رساند.
- طراحی قالب برای دستیابی به یکنواخت و دقت در شکل و ابعاد برش متقابل سیم، اطمینان از خواص الکتریکی سازگار و عملکرد عایق بسیار مهم است.
-
خنک کردن و سینتر کردن:
- پس از فشار، سیم PTFE از یک فرآیند خنک کننده و سینتر شدن عبور می کند. این به جامد شدن و تقویت سیم بیرون زده کمک می کند.
- خنک کردن را می توان با استفاده از حمام های آب یا واحدهای خنک کننده هوا به دست آورد، در حالی که سینتر کردن شامل قرار دادن سیم به دماهای بالا برای یک دوره کوتاه برای افزایش بیشتر خواص آن است.
-
واحد برداشت و سیستم برش:
- خط اکستروژن شامل یک واحد کشش، همچنین به عنوان یک واحد کرم زنبور شناخته می شود، که سیم اکستروژن را با سرعت کنترل شده می کشد.این ابعاد ثابت و تنش در طول فرآیند تولید حفظ می شود.
- یک سیستم برش برای برش سیم های بیرون کشیده شده به طول های مورد نظر استفاده می شود. این سیستم ممکن است شامل تیغ یا یک دستگاه برش گیلوتین برای برش دقیق و تمیز باشد.
-
سیستم کنترل و اتوماسیون:
- خط اکستروژن دارای یک سیستم کنترل است که اجزای مختلف و فرآیندهای مختلف را یکپارچه می کند و نظارت می کند. این امکان را برای کنترل دقیق پارامترهای مانند دمای، سرعت و فشار فراهم می کند.
- ویژگی های اتوماسیون، مانند رابط صفحه لمسی و فناوری PLC،افزایش بهره وری و کنترل کیفیت با اتوماسیون برخی از وظایف و ارائه قابلیت های نظارت و ثبت داده در زمان واقعی.
-
ویژگی های ایمنی:
- ویژگی های ایمنی در سراسر خط اکستروژن برای اطمینان از یک محیط کار ایمن اجرا می شود. این موارد ممکن است شامل دکمه های توقف اضطراری، قفل های ایمنی و محافظ باشند.
-
تعمیر و نگهداری:
- خط اکستروژن برای آسایش نگهداری و قابلیت استفاده طراحی شده است. این ممکن است شامل ویژگی هایی مانند قطعات سریع تغییر، دسترسی آسان برای تمیز کردن و وظایف نگهداری،و سیستم های تشخیصی برای شناسایی و رفع مشکلات.
مهم است که توجه داشته باشید که ویژگی ها و پیکربندی های خاص یک خط اکستروژن کابل PTFE می تواند بسته به تولید کننده و الزامات خاص فرآیند تولید کابل متفاوت باشد. It's recommended to consult with the manufacturer or supplier to confirm the available features and specifications that meet your specific needs for producing high-temperature Teflon wires using a 35mm extruder.
